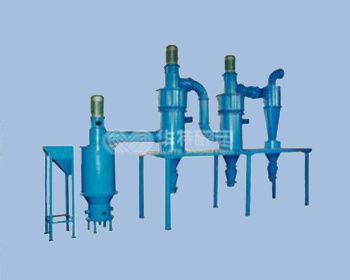

HS系列气流粉碎机

HS系列气流粉碎机


适用范围
HS气流粉碎机是一种利用高速气流来实现干式物料超微粉碎的设备。它由粉碎箱、截止分级机、喂料装置、气源系统、捕集系统等组成。物料通过喂料装置进入粉碎室、压缩空气通过特殊工艺设计的喷嘴向粉碎室高速喷射,物料在高速射流中加速,并在喷嘴交汇处反复冲击、碰撞,达到粉碎。被粉碎的物料随上升气流进入分级室,由于截止分级机的高速旋转,粒子即受到分级转子产生的离心力,又受到气流粘性作用产生的向心力,当粒子受到离心力大于向心力,即分级径以上的粗粒返回粉碎室继续冲击粉碎,分级径以下的细粒子随气流进入旋风分离器,捕集器收集,气体由引风机排出。

技术特点
  分级叶轮采用立式大叶轮,转速低、运行平稳;分级区的流场稳定,确保了产品粒度稳定无大粒,较其它形式的分级机具有更高的切割精度和分级效率。
  系统功率优化配置,系统功率小,单位能耗低。
  系统全负压密闭运行,无粉尘外溢,确保生产环境优良。整个系统自动化控制,程度高,操作简单。

流程图:

1、入料系统    2、气流粉碎机    3、旋风收集器    4、脉冲除尘器   5、引风机    6、电控柜

机构原理图:

1、电机     2、电机座      3、分级上端      4、分级叶轮     5、分级腔      6、入料口      7、气包    8、喷嘴
9、粉碎室     10、二次风口      11、出料口

技术参数:
