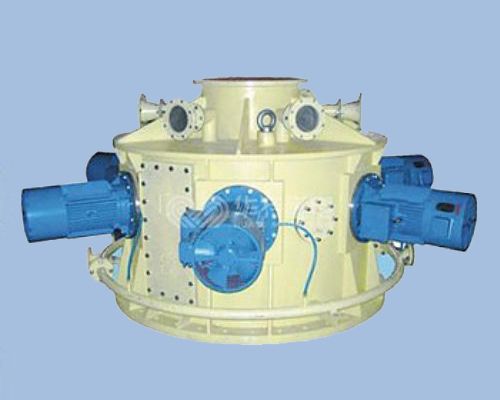

HFW系列气流分级机

HFW系列气流分级机


工作原理:
  分级机与旋风分离器、除尘器、引风机组成一套分级系统。物料在风机抽力作用下由分级机下端入料口随上升气流高速运动至分级区,在高速旋转的分级涡轮产生的强大离心力作用下,使粗细物料分离,符合粒径要求的细颗粒通过分级轮叶片间隙进入旋风分离器或除尘器收集,粗颗粒夹带部分细颗粒撞壁后速度消失,沿筒壁下降至二次风口处,经二次风的强烈淘洗作用,使粗细颗粒分离,细颗粒上升至分级区二次分级,粗颗粒下降至卸料口处排出。

性能特点:
  分级产品的粒度可达D97:3~150微米,产品粒度无级可调,品种更换极其方便。
  分级效率(提取率)60%~90%,分级效率与物料性质以及符合粒度的颗粒含量有关,物料流动性好,符合粒度颗粒含量高则分级效率高反之则低。
  转速高,顶点切割准确,可多级分级机串联使用,同时生产多个粒度段的产品。
  控制系统采用程序控制,运行状态实时显示,操作简便。
  系统负压运行,粉尘排放量不超过40mg/m3,设备噪音通过采用消音措施,不高于75dB(A)。

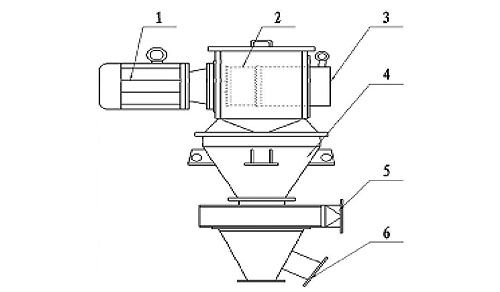

原理结构图:

1、电机     2、分级轮     3、细出料口     4、腔体      5、二次风口    6、粗料入口

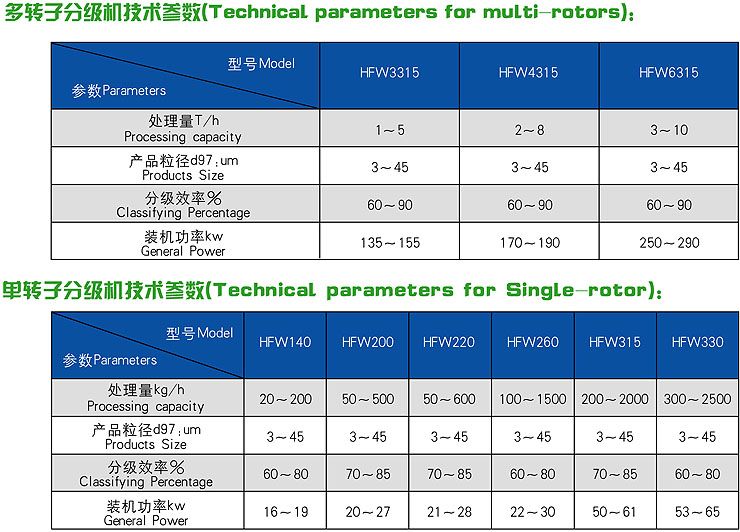

技术参数:
